دستگاه تستر زینک اکساید دستی

تستر زینک اکساید دستی دستگاه های زینک اکساید رعد گیر با عملکرد حفاظتی عالی هستند. با بهره‌گیری از ویژگی‌های جریان غیرخطی ولتاژ- عالی اکسید روی، جریانی که از برقگیرها تحت ولتاژ کاری معمولی عبور می‌کند بسیار کم است (در محدوده میکرو آمپر یا میلی‌آمپر). تستر فلزی با دقت بالا (MOA) هنگامی که اضافه ولتاژ رخ می دهد، مقاومت به شدت کاهش می یابد، انرژی اضافه ولتاژ را از بین می برد و به اثر محافظتی دست می یابد. تفاوت این نوع برقگیرها با برقگیرهای سنتی عدم وجود شکاف تخلیه است. در عوض، از ویژگی‌های غیر خطی اکسید روی برای ایفای نقش اتلاف و قطع جریان استفاده می‌شود.

دستگاه تستر زینک اکساید دستی

1. ظرفیت حمل-جریان بزرگ
این امر عمدتاً در این واقعیت منعکس می شود که صاعقه گیر توانایی جذب اضافه ولتاژهای مختلف صاعقه، اضافه ولتاژهای گذرا فرکانس برق و اضافه ولتاژهای عملیاتی را دارد. ظرفیت حمل فعلی-رعد و برق‌گیرهای اکسید روی کاملاً با الزامات استانداردهای ملی مطابقت دارد و حتی فراتر از آن است. شاخص های سطح تخلیه، ظرفیت جذب انرژی، تحمل ضربه جریان بزرگ 4/10 نانوثانیه، ظرفیت حمل جریان موج مربعی 2 میلی ثانیه و غیره به سطح پیشرو در چین رسیده است.
2. ویژگی های حفاظتی عالی
رعد و برق گیرهای اکسید روی محصولات الکتریکی هستند که برای محافظت از تجهیزات الکتریکی مختلف در سیستم قدرت در برابر آسیب اضافه ولتاژ استفاده می شوند. عملکرد حفاظتی خوبی دارند. از آنجایی که ویژگی‌های غیرخطی ورق دریچه اکسید روی بسیار عالی است، تنها چند میکرو آمپر جریان تحت ولتاژ کاری معمولی عبور می‌کند، که باعث می‌شود به عنوان یک ساختار بدون شکاف طراحی شود و آن را قادر می‌سازد عملکرد حفاظتی خوب، وزن سبک و اندازه کوچک داشته باشد. هنگامی که اضافه ولتاژ نفوذ می کند، جریان عبوری از ورق شیر به سرعت افزایش می یابد، در حالی که دامنه اضافه ولتاژ را محدود می کند، انرژی اضافه ولتاژ آزاد می شود و سپس ورق شیر اکسید روی به حالت مقاومت بالا باز می گردد و به سیستم قدرت اجازه می دهد تا به طور عادی کار کند.
3. عملکرد آب بندی خوب
اجزای برقگیر از ژاکت‌های کامپوزیت با کیفیت بالا-با عملکرد خوب پیری و سفتی هوا استفاده می‌کنند. اقداماتی مانند کنترل میزان فشرده سازی حلقه آب بندی و افزودن چسب آب بندی بیشتر اتخاذ می شود. ژاکت سرامیکی به عنوان ماده آب بندی برای اطمینان از آب بندی قابل اعتماد و تثبیت عملکرد برقگیر استفاده می شود.
4. عملکرد مکانیکی
سه عامل زیر عمدتا در نظر گرفته می شود:
(1) نیروی لرزه ای که می تواند تحمل کند.
(2) حداکثر فشار باد وارد بر صاعقه گیر.
(3) حداکثر کشش مجاز روی سیم در بالای صاعقه گیر.
5. عملکرد خوب رسوب زدایی
رعد و برق گیرهای اکسید روی بدون شکاف عملکرد مقاومت بالایی در برابر آلودگی دارند.
درجه فاصله خزش مشخص شده توسط استاندارد ملی:
درجه دوم - مناطق با آلودگی متوسط: فاصله خزشی 20 میلی‌متر/کیلوولت
درجه III - مناطق با آلودگی شدید: فاصله خزش 25 میلی‌متر/کیلوولت
درجه IV - مناطق با آلودگی بسیار سنگین: فاصله خزش 31 میلی‌متر/کیلوولت
6. قابلیت اطمینان عملیاتی بالا
قابلیت اطمینان عملیاتی بلند مدت به کیفیت محصول و منطقی بودن انتخاب محصول بستگی دارد. عوامل اصلی موثر بر کیفیت محصول به شرح زیر است:
(1) منطقی بودن ساختار کلی صاعقه گیر.
(2) ویژگی های 伏安 و ویژگی های مقاومت در برابر پیری ورق دریچه اکسید روی.
(3) عملکرد آب بندی صاعقه گیر.
7. توان مقاومت فرکانس قدرت
به دلایل مختلف در سیستم قدرت، مانند-زمین تک فاز، اثر خازن خط طولانی-و کاهش بار، دلایل مختلفی می‌تواند باعث افزایش ولتاژ فرکانس توان یا ایجاد ولتاژهای گذرا با دامنه بالا- شود. صاعقه گیر توانایی تحمل افزایش مشخصی در ولتاژ فرکانس برق را در مدت زمان معینی دارد.

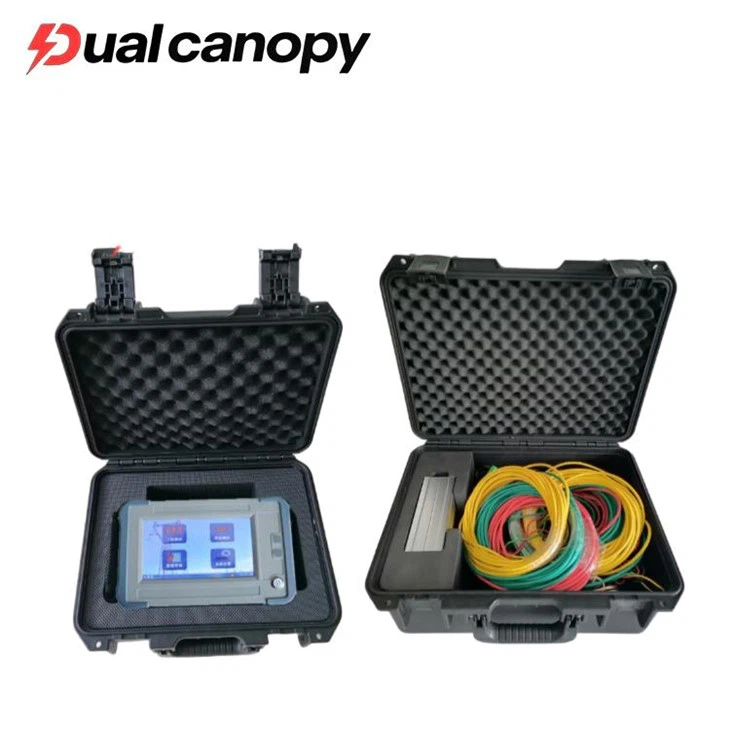

دستگاه تستر زینک اکساید دستی دستگاهی تخصصی است که برای تشخیص پارامترهای مختلف الکتریکی برقگیر در تنظیمات میدانی و آزمایشگاهی استفاده می شود. این به طور گسترده در-نظارت آنلاین سایت (تست زنده) و آزمایشات آزمایشگاهی (خاموش-خاموش تعمیر و نگهداری) برقگیرهای اکسید روی استفاده می شود. این دستگاه با الزامات فنی "DL/T987-2005 تست جریان مقاومت گیر اکسید روی - شرایط فنی عمومی" استانداردهای صنعت برق چین مطابقت دارد. این ابزار از فناوری های پیشرفته ای مانند نمونه برداری و کنترل میکرو کامپیوتر استفاده می کند. می تواند جریان کل، هارمونیک سوم، جریان مقاومتی، جریان مقاومت پیک، جریان خازنی، توان فعال و غیره برقگیرهای اکسید روی را تحت ولتاژ فرکانس توان اندازه گیری کند. همچنین شکل موج ولتاژ و جریان را نمایش می دهد و خروجی چاپ را فراهم می کند. دارای صفحه نمایش بزرگ{12}کریستال مایع، فرمان های منوی چینی برای عملکرد، و قابلیت های تعامل انسانی{14}}افزایش یافته با رایانه است. همچنین نمایش سیم کشی در محل را ارائه می دهد. این ابزار دارای ویژگی های سیم کشی ساده، دقت اندازه گیری بالا و قابلیت اطمینان قوی است.

1. اندازه گیری پارامترها و محدوده
ولتاژ تست: KV
ولتاژ هارمونیک سوم: KV
جریان کل (پیک): 0 - 20 میلی آمپر
جریان هارمونیک سوم: 0 - 20 میلی آمپر
جریان مقاومتی (پیک): 0 - 20 میلی آمپر
پیک جریان مقاومتی: 0 - 20 میلی آمپر
جریان خازنی (پیک): 0 - 20 میلی آمپر
مصرف برق برقگیر: 0 - 8W
علاوه بر نمایش مقادیر اندازه گیری فوق، می توان شکل موج ولتاژ و جریان کل را نیز نمایش داد.
2. خطای اندازه گیری
ولتاژ تست: ± 2%
جریان کل: ± 2٪
جریان مقاومتی: ± 5%
جریان خازنی: ± 5٪
مصرف برق برقگیر: ± 5%
3. سیگنال ورودی
سیگنال ولتاژ (سمت ولتاژ پایین PT): AC 5 - 200V
سیگنال فعلی: AC 0 - 20mA
4. منبع تغذیه AC 220V±10% 50Hz
5. زمان کار مداوم باتری
بیش از 8 ساعت
6. زمان شارژ باتری
بیش از 6 ساعت
7. اندازه ابزار 34cm×22cm×20cm
8. وزن ابزار
5 کیلوگرم (بدون احتساب جعبه کابل)
