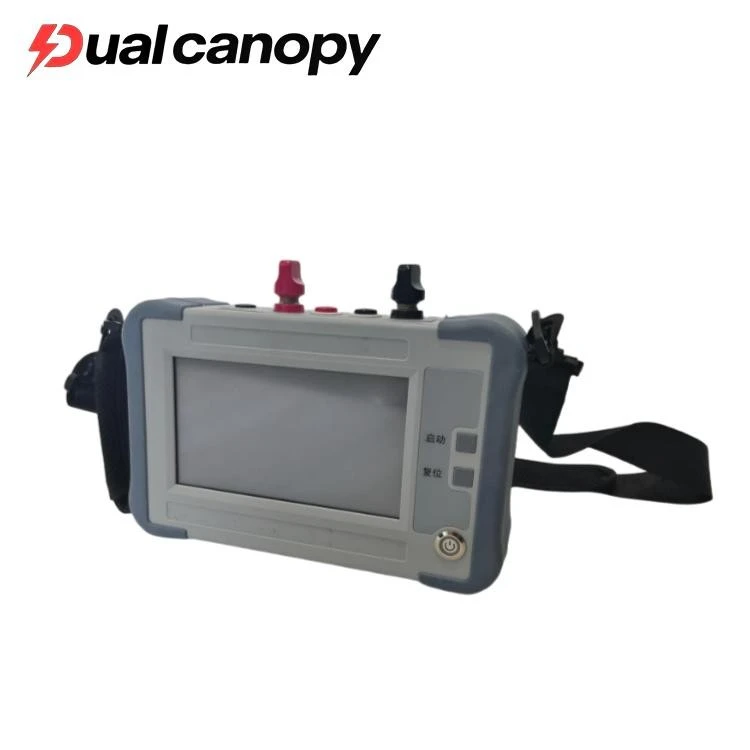

تستر مقاومت تماس دستی

تستر مقاومت تماس دستی
جزئیات:
بررسی اجمالی محصول تستر مقاومت حلقه دستی به طور گسترده ای برای مقاومت در برابر تماس سوئیچ ها و لوازم الکتریکی مختلف و همچنین مقاومت تماس کابل ها، سیم ها و جوش ها استفاده می شود که الزامات بخش برق برای آزمایش مقاومت تماس را برآورده می کند.
ارسال درخواست
شرح
ارسال درخواست

شرکت مهندسی برق مکانیک دو کانوپی، یکی از تولید کنندگان و تامین کنندگان پیشرو تستر مقاومت تماسی دستی در چین است. لطفاً محصولات با تخفیف عمده فروشی را در اینجا به فروش برسانید و از کارخانه ما قیمت بگیرید. سفارشات سفارشی پذیرفته میشود





وظیفه اصلی تستر مقاومت تماسی دستی چیست؟

product-900-900

تستر مقاومت تماسی دستی یک ابزار اندازه‌گیری ناهموار و میکرو اهم است- که برای تأیید مقاومت تماس قطع کننده‌های مدار، سوئیچ‌های قطع، اتصالات باس-میله‌ها و پایانه‌های کابل در شبکه‌های ولتاژ متوسط- و{{4} ساخته شده است.

برخلاف مدل‌های رومیزی-بالا که نیاز به تنظیمات دست و پاگیر دارند، وزن این تستر کمتر از 1.8 کیلوگرم (3.97 پوند) است و جریان آزمایشی DC تثبیت‌شده 100 A / 200 A - را ارائه می‌دهد که کاملاً با الزامات IEC 62271{10}}100، 57.4. که حداقل 100 A DC را برای اندازه گیری مقاومت تماس قابل اعتماد الزامی می کند



چگونه می توان عملکرد دقیق دستگاه را تأیید کرد؟



جریان تست

50A,100A

محدوده

0~5mΩ(50A) 0~2mΩ(100A)

دقت تست

±(0.5%±2)

پارامترهای باتری

12.6V/9.6AH

قطعنامه

حداقل 0.1μΩ

چگونه کار می کند

اندازه گیری مداوم یا زمان بندی شده

ابعاد

فریم اصلی: 252x160x65 (mm) جعبه سیم: 425x335x210 (mm)

وزن

واحد اصلی: 2 کیلوگرم جعبه بیرونی: 8 کیلوگرم

شرایط محیطی

دمای عملیاتی

-10 درجه -40 درجه

رطوبت عملیاتی

<90% RH، بدون تراکم

ولتاژ کاری

AC220V±10%

فرکانس کاری

50 هرتز ± 1 هرتز

چگونه از تستر مقاومت تماس دستی استفاده می شود؟



سناریوی کاربردی شی آزمایشی معمولی چرا اهمیت دارد
راه اندازی پست کلیدهای مدار HV/MV (SF6، خلاء) مقاومت تماس مشخص شده سازنده را قبل از برق رسانی تأیید می کند
نگهداری برنامه ریزی شده سوئیچ ها، کنتاکت های GIS را قطع کنید روندهای تخریب میکرو-را تشخیص می دهد. برنامه های کاربردی معمولاً روی a تست می کنندچرخه 3-6 سالهدر IEEE Std 3007.1
تأیید اتصال کابل و اتوبوس{0}} اتصالات پیچ و مهره ای / فشرده سازی مقاومت مشترک بیش از حد1.5× مقاومت یک هادی با طول مساویسیگنال شکست حرارتی بالقوه (NETA MTS §7.9)
سیستم های کششی راه آهن کنتاکت پانتوگراف، پیوندهای ریلی تضمین می کند که مقاومت پیوند در زیر باقی بماند50 µΩبرای جلوگیری از تداخل سیگنال
کنترل کیفیت ساخت کنتاکت رله، مجموعه کنتاکتور 100 % پایان-آزمایش-خط در سرعت تولید
در{0}}عیب‌یابی سایت هر اتصال مشکوک به مقاومت-بالا نقاط داغ-مقاومتی را بدون نیاز به تأیید تصویربرداری حرارتی مشخص می‌کند

چه چیزی این تستر را متمایز می کند؟



1. خروجی 100 A / 200 A DC واقعی در ضریب فرم دستی

بسته باتری داخلی{0}}لیتیوم-با راندمان بالا (14.8 V / 12 Ah) بزرگتر یا مساوی را فراهم می کند300 تست متوالیبا یک بار شارژ در 100 A.

اختصاصیپالس-توپولوژی فعلیتولید گرما را تا 35 درصد در مقایسه با طرح‌های خروجی پیوسته کاهش می‌دهد و عمر چرخه باتری را افزایش می‌دهد.بیشتر یا مساوی 800 سیکل شارژ (تست استاندارد IEC 61960).

2. طراحی ضد{1}}تداخل برای محیط‌های پست واقعی

ترمینال نگهبان دوگانه-روش کلوین (4 سیم).خطای مقاومت سرب را از بین می برد.

داخلی-الگوریتم فیلتر دیجیتالجریان سرگردان 50/60 هرتز را سرکوب می کند10 قله، یک مشکل رایج هنگام آزمایش تجهیزات زمین شده بر روی باسبارهای زنده.

بدنه دارای استاندارد IP54 در برابر گرد و غبار، پاشیدن باران ودمای کار از -20 درجه تا +50 درجه.

3. یک-دکمه خودکار-تست با منطق ایمنی داخلی-

خودکارتشخیص تخلیه- اگر ولتاژ باقیمانده > 10 ولت در سراسر جسم آزمایشی احساس شود، دستگاه شروع به کار نخواهد کرد.

بررسی خودکار قطبیت معکوس برای هشدار در مورد اتصال نادرست سرب.

مدیریت حرارتی: اگر دمای داخلی بیش از حد باشد70 درجه، خروجی به جای قطع ناگهانی، به آرامی پایین می آید و از DUT و اپراتور محافظت می کند.

ویژگی های فنی این دستگاه از دید کاربر چیست؟

product-750-750

◆مدار تبدیل توان تصحیح همزمان هوشمند را تا 500K هرتز اتخاذ می کند، جریان 100A50A دو-سرعته را خروجی می دهد.

◆مدیریت دیجیتالی باتری منبع تغذیه، با نمایشگر قدرت باقیمانده، هشدار قدرت باقیمانده، حفاظت از جریان اضافه و سایر عملکردها.

◆با ذخیره‌سازی داده‌ها و تقویم همیشگی-خاموش-، می‌تواند 1000 مجموعه داده آزمایشی را ذخیره کند و زمان آزمایش را در زمان واقعی ذخیره کند.

◆ با رابط دیسک U و رابط توسعه چاپگر، چاپگر میکرو خارجی اختیاری می تواند داده های آزمایش را در زمان واقعی چاپ کند.

◆صفحه نمایش لمسی-با وضوح بالا 65K رنگ واقعی هفت-اینچی، تعویض رابط چینی و انگلیسی، روشنایی بالا، نمایشگر شفاف در زیر نور شدید.

◆ ماژول بلوتوث اختیاری، می تواند به تلفن های همراه سیستم اندروید و دستگاه های تبلت برای دستیابی به مدیریت و عملیات هوشمند متصل شود.

◆ ابزار نمونه برداری توسط باتری داخلی یا آداپتور برق تغذیه می شود.

◆برای حذف تداخل و خطای سیم‌کشی، چهار-روش سیم‌کشی پایانه، جداسازی چهار{1}}سیم چهار-خط جریان و خط ولتاژ را اتخاذ کنید.

چگونه با ما همکاری کنیم؟

آدرس ما

مرکز ابر بائودینگ، هبی، چین

شماره تلفن

+8613603329412

ایمیل-

dylan@dualcanopy.com

product-1070-196





سوالات متداول





Q1: تفاوت بین تست مقاومت تماس و تست مقاومت عایق چیست؟
ج: خواص متضاد را اندازه می گیرند. آزمایش مقاومت تماسی یک جریان DC بالا (معمولاً بزرگتر یا مساوی 100 A) را در یک اتصال رسانای بسته اعمال می‌کند و افت ولتاژ میکرو{2}}اهمی- حاصل را اندازه‌گیری می‌کند تا مشخص کند اتصال چقدر خوب هدایت می‌شود. آزمایش مقاومت عایق یک ولتاژ DC بالا (250 ولت تا 5 کیلو ولت) را در سراسر یک مانع عایق باز اعمال می‌کند و سطح مقاومت نشتی مگا-اهم- را اندازه‌گیری می‌کند تا میزان جداسازی آن را مشخص کند. این دو تست از ابزارهای کاملا متفاوتی استفاده می کنند و قابل تعویض نیستند.



Q2: آیا این تستر دستی می‌تواند جایگزین یک آزمایش‌کننده مقاومت تماسی-روی / چرخ دستی-نوع شود؟
پاسخ: برای اکثریت قریب به اتفاق برنامه های کاربردی - بله. واحد دستی ما همان جریان آزمایشی 100 A / 200 A را ارائه می دهد که طبق استانداردهای بین المللی الزامی شده است اما در بسته بندی 1.8 کیلوگرمی. تنها سناریویی که ممکن است واحد بزرگتر ترجیح داده شود، زمانی است که جریان های آزمایشی > 200 A مورد نیاز است، که در خارج از تنظیمات آزمایشگاهی تخصصی یا آزمایش GIS ولتاژ فوق العاده- (UHV) غیر معمول است.



Q3: چگونه بفهمم که گیره های کلوین نیاز به تعویض دارند؟
A: در صورت مشاهده هر یک از موارد زیر، گیره ها را تعویض کنید: (الف) فشار فنر فکی به طور قابل توجهی کاهش می یابد و باعث می شود که گیره ها روی هادی ها بلغزند. (ب) آبکاری نوک تماس (طلا روی نیکل) به طور قابل مشاهده از طریق فلز پایه ساییده شده است. (ج) خوانش های متوالی روی همان جسم آزمایشی، پراکندگی > 1% را بدون هیچ تغییر دیگری نشان می دهد. گیره های جایگزین به عنوان یک قطعه یدکی در دسترس هستند (قسمت شماره XXXX-KC01) و می توانند در سفارشات عمده فروشی با قیمت ترجیحی گنجانده شوند.



تگ های محبوب: تستر مقاومت تماس دستی، تولید کنندگان، تامین کنندگان، تستر مقاومت تماس دستی چین, تسترهای مقاومت حلقه ای LRT

شاخص های فنی

جریان تست

50A,100A

محدوده

0~5mΩ(50A) 0~2mΩ(100A)

دقت تست

±(0.5%±2)

پارامترهای باتری

12.6V/9.6AH

قطعنامه

حداقل 0.1μΩ

چگونه کار می کند

اندازه گیری مداوم یا زمان بندی شده

ابعاد

فریم اصلی: 252x160x65 (mm) جعبه سیم: 425x335x210 (mm)

وزن

واحد اصلی: 2 کیلوگرم جعبه بیرونی: 8 کیلوگرم

شرایط محیطی

دمای عملیاتی

-10 درجه -40 درجه

رطوبت عملیاتی

<90% RH، بدون تراکم

ولتاژ کاری

AC220V±10%

فرکانس کاری

50 هرتز ± 1 هرتز
